西門子S7-200的port0 和 port1 均為RS485通訊接口，該接口可作為本地編程口，也可作為數據遠程監控口；HDRS遠程通訊網關的COM口，是RJ45的接口類型，但其定為RS422或RS232或RS485的接口定義，可支持RS232,RS422,RS485串口類型的PLC進行遠程編程及程序監控。但對于西門子串口系列PLC來說，由于西門子PPI及MPI等協議的特殊性，該COM暫時只支持西門子串口系列PLC的遠程數據監控，不能支持遠程編程及程序的上下載。

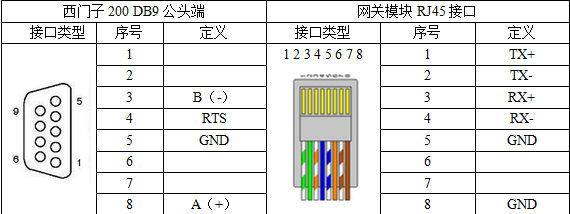

自做編程電纜說明：對于自己制作編程電纜的用戶來說，本編程電纜，一端為DB9公頭，另一端為RJ45接口。DB9端接3和8線，對應RJ45端接4和1線即可，地線可選擇不接。
B（-）-------->RX-
A（+）------->TX+
